Flaschenschneider

Schneidet PET-Flaschen in einen gleichmässigen Streifen für Recycling-Filament. Fertig nach 21 Konstruktionsständen.

Entstanden im Arbeitstraining bei FocusWork. Die Idee der Gruppe: aus leeren PET-Flaschen 3D-Druck-Filament herstellen. Dafür muss die Flasche zuerst in einen gleichmässig breiten Endlosstreifen geschnitten werden — je genauer der Streifen, desto gleichmässiger später der Filamentdurchmesser.

Mein Teil war dieser Schneider — fertig nach 21 Konstruktionsständen. Jede Version brachte eine Erkenntnis: wie die Flasche geführt wird, wie die Klinge sitzt, wie sich die Streifenbreite einstellen lässt, ohne dass es klemmt. Im Team habe ich ausserdem für andere Teilnehmende Bauteile konstruiert und gedruckt.

Flaschenschneider als Baugruppe: Grundplatte mit Messer im Schlitz, Abstandshalter, Säule und Konus — **Der Schneider als Baugruppe.** Über die **Abstandshalter** wird die Höhe des Messers eingestellt — und damit die Breite des Streifens. Diese Breite bestimmt am Ende den **Durchmesser des Filaments**.

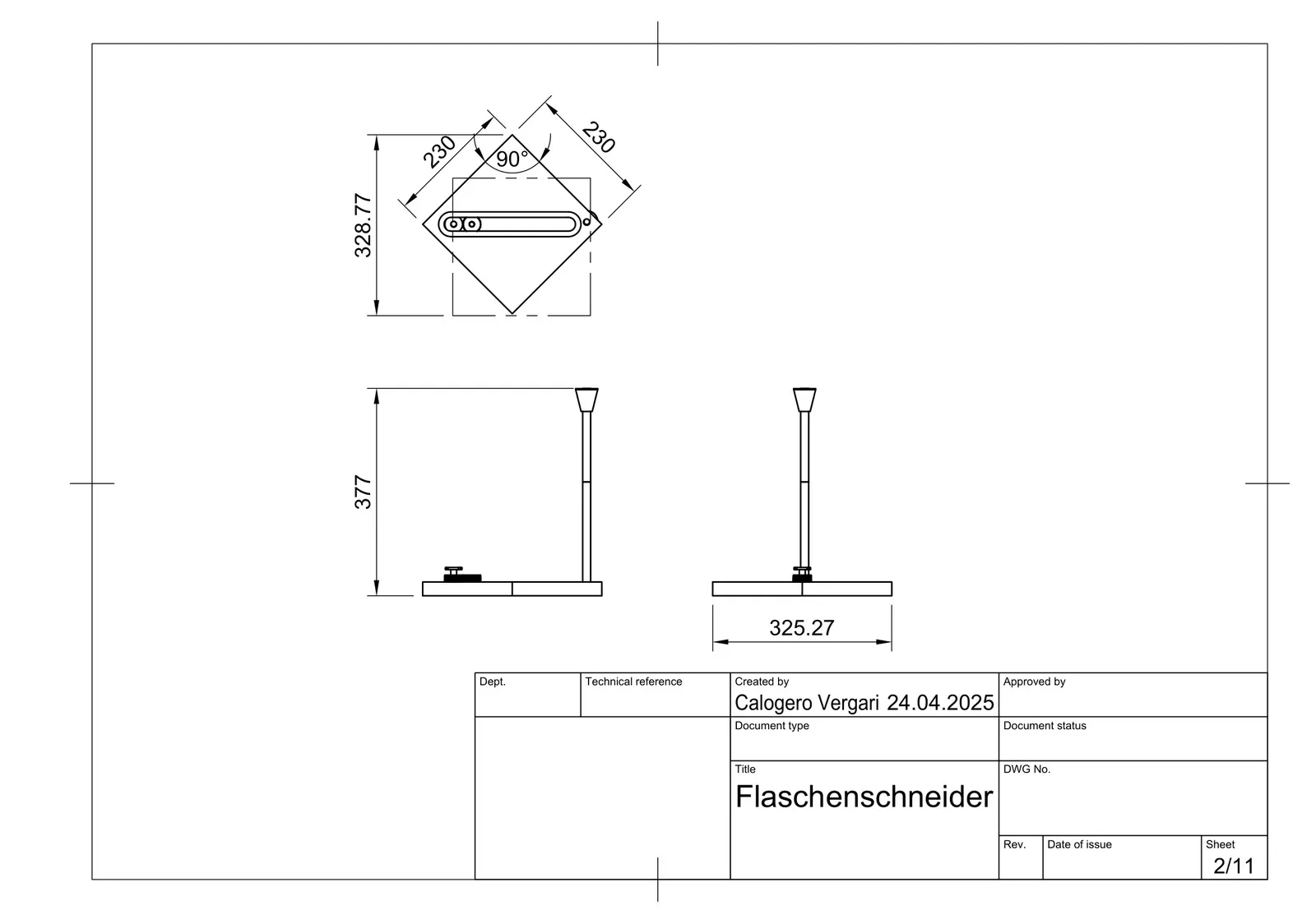

Bemasste Konstruktionszeichnung des Flaschenschneiders — Konstruktionszeichnung zum Schneider.
